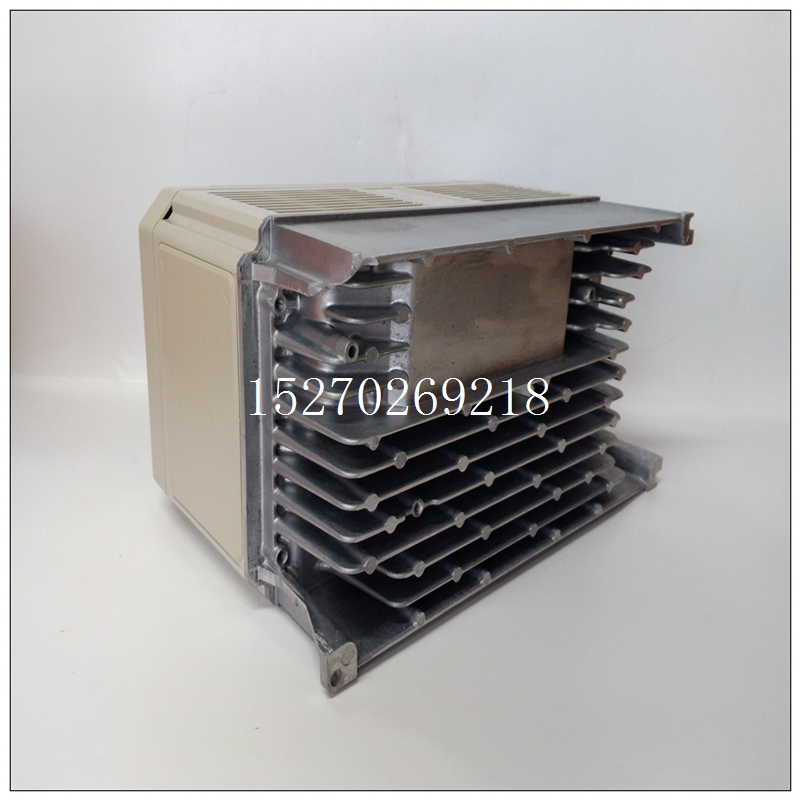

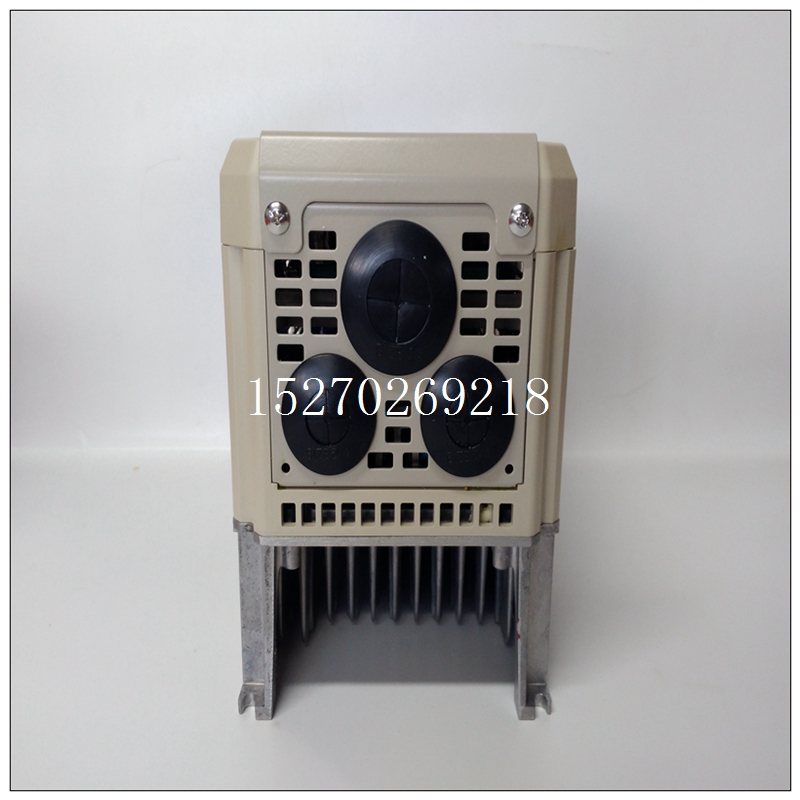

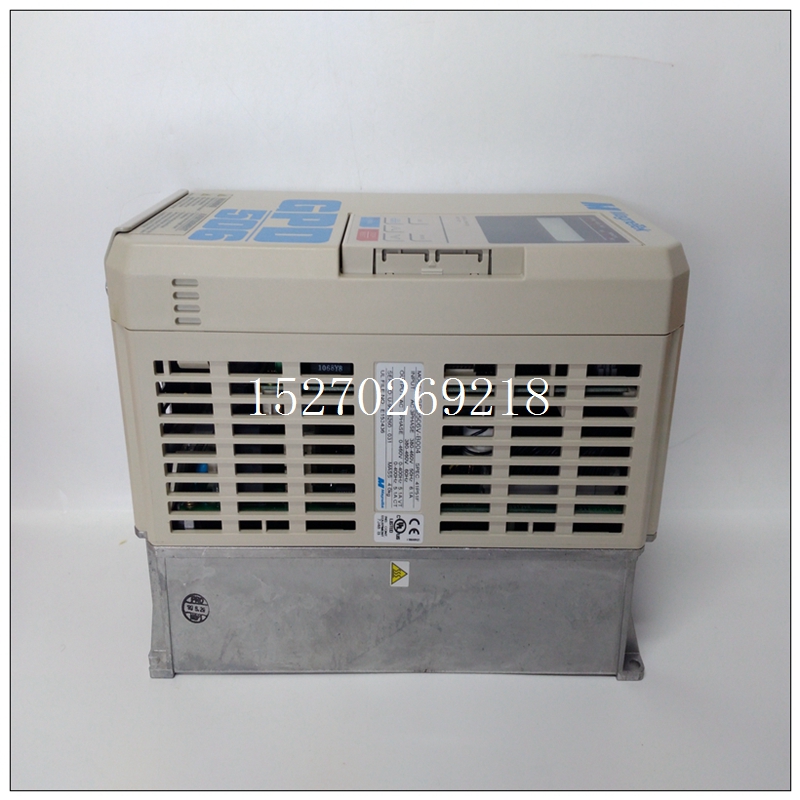

GPD506V-B004驅動器,MAGNETEK產品尺寸
掌握數控機床的操作技巧是一個循序漸進的過程，并不能一蹴而就。它是建立在掌握了機床基本操作、基礎的機械加工知識和基礎的編程知識之上的。數控機床操作技巧也不是一成不變的，它是需要操作者充分發揮想象力和動手能力的有機組合，是具有創新性的勞動。五軸銑床一般是比三軸銑床多兩個旋轉軸。首先，要對三個直線軸進行檢測；其次，是針對兩個旋轉軸的檢測；最后，要對五軸聯動性能進行檢測。
GPD506V-B004驅動器,MAGNETEK產品尺寸一、三個直線軸的檢測方法和三軸銑床一樣，所以這里不做敘述。
二、兩個旋轉軸的檢測因?yàn)樾D(zhuǎn)軸的各項精度對五軸加工精度的影響遠遠大于三個直線軸精度的影響，所以對五軸銑床的檢測重點是兩個旋轉軸的精度。
旋轉軸的精度包括兩個方面：一方面是旋轉軸運動的精度，主要要檢測每個旋轉軸的重復定位精度；另一方面是兩個旋轉軸相互之間的關系，主要檢測兩個旋轉軸軸線和主軸軸線之間空間幾何關系是否正確。
（一）測量旋轉軸的重復定位精度
方法和直線軸測量方法類似：對于轉臺類型的旋轉軸，在轉臺上固定一個方塊，用千分表接觸方塊的表面，旋轉轉臺一定角度，再反向旋轉轉臺同樣多角度，回到原位，觀察兩次表針接觸方塊表面時的表讀數是否一致，誤差多少；對于擺頭類型的旋轉軸，在主軸上裝上檢測用芯棒，用千分表指針接觸芯棒來檢測測定方法如下：先將C軸轉臺校正，使C軸轉臺平行于XY平面（方法略）；再如圖4所示，分別旋轉B軸+90°和-90°，測量?jī)蓚€(gè)方位下B軸轉臺側面最高點的高度差。如果高差為零，則雙轉臺的空間幾何關系符合理想情況，如果高差不為零，則B、C軸的偏心量為此高差的二分之一。測定方法如下：先在主軸上裝上檢測用芯棒，校正B軸，使芯棒（主軸軸線）垂直于XY平面（方法略）；再如圖6中所示，分別旋轉B軸+90°和-90°，測量?jī)蓚€(gè)方位下芯棒側面最低點的高差。如果高差為零，則擺頭和主軸間的空間幾何關系符合理想情況，如果高差不為零，則主軸和B軸的偏心量為此高差的二分之一。
首先，測定B軸和主軸的偏心量，方法和單擺頭銑床的測定方法一樣。
然后，測定C軸和主軸的偏心量，方法如下：如圖8左邊所示，在工作臺上固定一個標準圓柱型，將千分表表座固定在C軸上，表針接觸圓柱形側面，調整機床XY軸的位置，使得C軸旋轉時千分表讀數不變，這樣C軸軸線就和圓柱形的中心重合了，將這個位置機床的X、Y坐標值記錄下來；如圖8右邊所示，先轉動B軸，使主軸軸線垂直于工作臺（XY平面），再在主軸上裝上檢棒，將表座固定在檢棒上（主軸上），表針接觸圓柱形側面，調整機床XY軸的位置，使得檢棒旋轉時千分表讀數不變，這樣主軸軸線就和圓柱形中心重合了，將這時機床的X、Y坐標值同剛剛記錄下來的坐標值比較，差值就是C軸軸線和主軸軸線的X、Y偏心量。
If a device or connection fails, other inactive backup solutions are enabled. Planners will implement such complex or limited redundant systems according to relevant requirements (including physical equipment layer and basic programming logic). We have established a new standard with system redundancy for PROFINET system. The corresponding terms are based on the level corresponding to the fault prevention capability of the automation system. If the controller and the field equipment communicate only through a single connection, there is no redundancy (S1). However, if the PROFINET device supports communication with the main controller and the standby controller through a single connection, it belongs to S2. When the master controller fails, it will switch to the standby controller without disturbance. For this reason, the I / O system and I / O module on site must maintain logical double connection with two controllers that are completely isolated in space. S2 solution meets the needs of many applications and becomes the preferred solution in practical applications.
