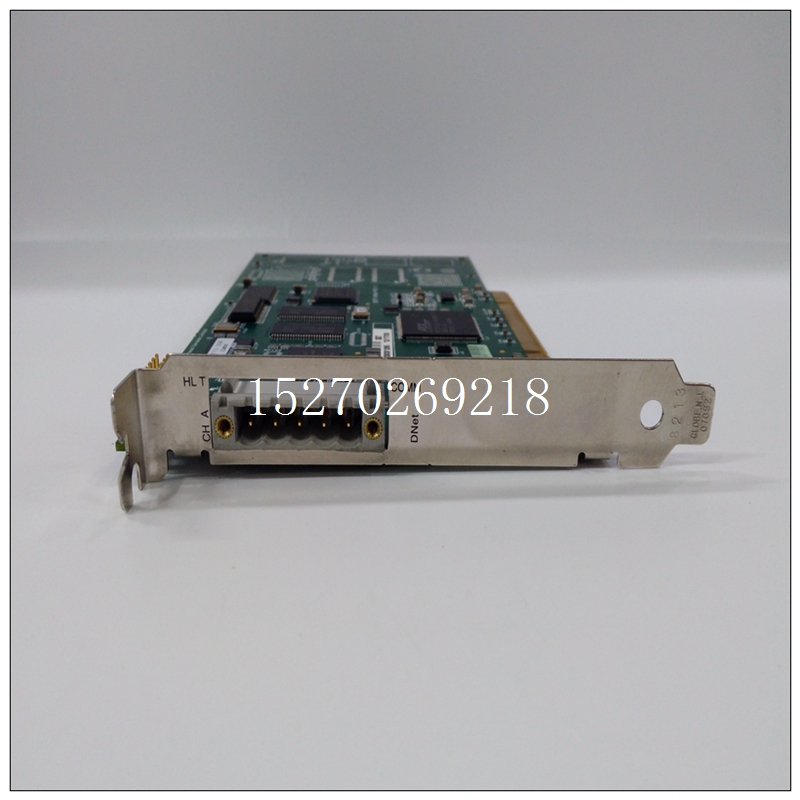

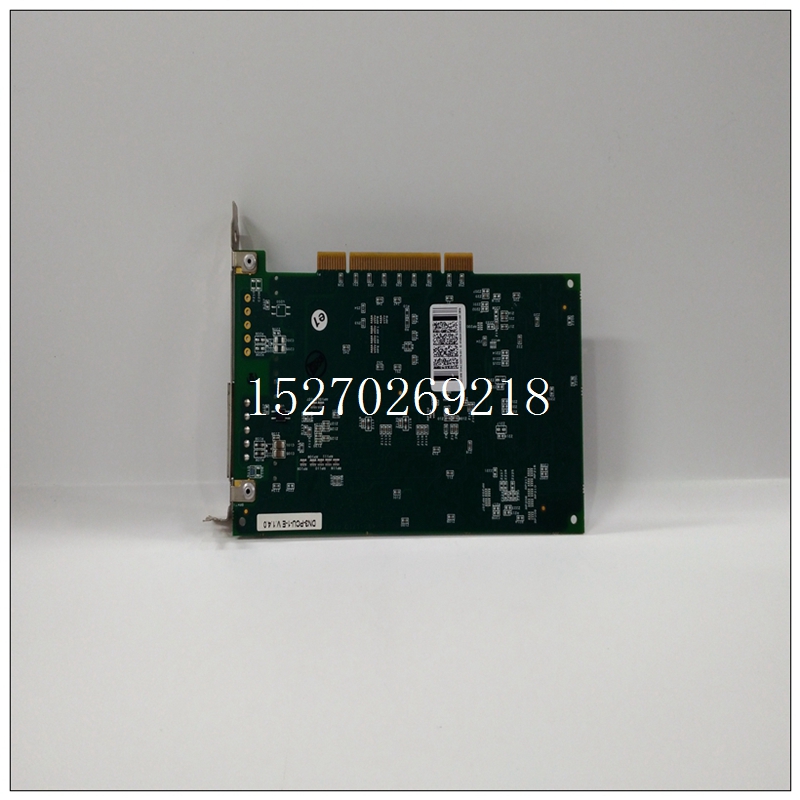

DSQC658機器人卡件,3HAC025779-001產品尺寸
變槳距風力機及其控制方式 變槳距調速是現代風力發電機主要的調速方式之一，如圖1所示為變槳距風力發電機的簡圖。調速裝置通過增大槳距角的方式減小由于風速增大使葉輪轉速加快的趨勢。當風速增大時，變槳距液壓缸動作，推動葉片向槳距角增大的方向轉動使葉片吸收的風能減少，維持風輪運轉在額定轉速范圍內。
DSQC658機器人卡件,3HAC025779-001產品尺寸當風速減小時，實行相反操作，實現風輪吸收的功率能基本保持恒定。液壓控制系統具有傳動力矩大、重量輕、剛度大、定位精確、液壓執行機構動態響應速度快等優點，能夠保證更加快速、準確地把葉片調節至預定節距[4][5]。目前國內生產和運行的大型風力發電機的變距裝置大多采用液壓系統作為動力系統。 發電機增速箱電網ωVI*β功率傳感器變槳控制器風PP
圖2 變槳距風力機控制框圖
如圖2所示為變槳距控制器的原理框圖。在發動機并入電網之前由速度控制器根據發動機的轉速反饋信號進行變槳距控制，根據轉速及風速信號來確定槳葉處于待機或順槳位置；發動機并入電網之后，功率控制器起作用，功率調節器通常采用PI（或PID）控制，功率誤差信號經過PI運算后得到槳距角位置。 當風力機在停機狀態時，槳距角處于90?的位置，這時氣流對槳葉不產生轉矩；當風力機由停機狀態變?yōu)檫\(yùn)行狀態時，槳距角由90?以一定速度（約1?/s）減小到待機角度（本系統中為15?）；若風速達到并網風速，槳距角繼續減小到3?（槳距角在3?左右時具有最佳風能吸收系數）；發電機并上電網后，當風速小于額定風速時，使槳距角保持在3?不變；當風速高于額定風速時，根據功率反饋信號，控制器向比例閥輸出-10V－ 10V電壓，控制比例閥輸出流量的方向和大小。變槳距液壓缸按比例閥輸出的流量和方向來操縱葉片的槳距角，使輸出功率維持在額定功率附近。若出現故障或有停機命令時，控制器將輸出迅速順槳命令，使得風力機能快速停機，順槳速度可達20?/s。
2.變槳控制器的設計 2.1系統的硬件構成 本文實驗中采用Zond-40風力發電機組作為實驗對象，其額定功率550KW，采用液壓變槳系統，液壓變槳系統原理圖如圖３所示。從圖３中可以看出，通過改變液壓比例閥的電壓可以改變進槳或退槳速度，在風力機出 現故障或緊急停機時，可控制電磁閥J-B閉合、J-A和J-C打開，使儲壓罐1中的液壓油迅速進入變槳缸，推動槳葉達到順槳位置（90?）
it is generally about 80m-90m, which is why when customers buy Industrial Poe switches, we will suggest that they try to control the distance at about 80m. Industrial switch is also called industrial Ethernet switch, that is, Ethernet switch equipment applied in the field of industrial control. Due to the network standard adopted, it has good openness, wide application, low price and transparent and unified TCP / IP protocol, Ethernet has become the main communication standard in the field of industrial control.
Ingem industrial switch has carrier grade performance characteristics and can withstand harsh working environment. With rich product series and flexible port configuration, it can meet the needs of various industrial fields. The products generally adopt the wide temperature design of - 40 ~ + 85 ℃, the wide voltage input range shall reach DC12 ~ 48V, the protection grade shall not be lower than IP30, and support standard and private ring network redundancy protocol.
There is no essential difference between itself and commercial network in data link layer, network layer and protocol layer, but for the real-time demand of industrial control, industrial
