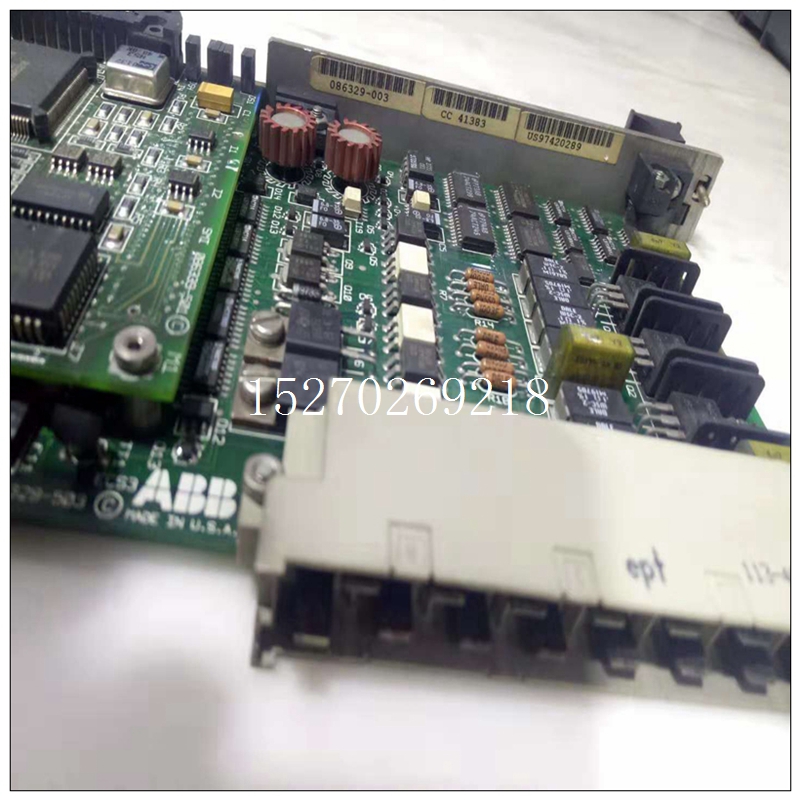

ABB 086329-003卡件,086329-003使用范圍靠性和便捷的調試功能贏得用戶的一致好評，又一次在極其復雜的工業環境下經受了嚴格的考驗。在葫蘆素洗煤廠項目中，NA400 PLC采用以太網遠程I/O的分布式結構，在電氣化驗樓變電所內設 PLC主站，濃縮車間配電室、原煤倉變電所、產品倉變電所設PLC分站，在電氣化驗樓集控室設PLC上位機。PLC主站與PLC分站之間，PLC與上位機之間通過工業以太網進行通信，PLC與智能設備之間通過工業總線進行通信，并考慮與瓦斯監控系統、快速裝車站和烯烴項目的控制、通信接口，預留與大化肥項目的預留接口。
ABB 086329-003卡件PLC主站和從站I/O之間采用S908光纖聯網，主站PLC與控制室之間采用以太網交換機聯網. 項目概述： 半自磨電氣樓2個主站+1個I/O，變電所1個I/O ，電氣樓2主站+1個I/O，地面礦變電所、一期變電所、造廠電氣樓和原礦2#泵站值班室分別分布1個I/O。主站和從站之間均采用光纖聯網。(具體參見下圖1) 系統要求： 系統為施奈德昆騰系列PLC(主站CPU140CPU67160,主站適配器140CRP93200，從站適配器140CRA93200),以S908為基礎的遠程I/O網絡技術，RIO使用同軸電纜縛設線路，要求系統為S908雙網冗余，主站和從站之間采用光纖聯網。便于日后站點擴展光纖中繼模塊統一選用為同一型號。使用設備型號及數量： Model：Ci-rf120-M 數量：16臺 產品功能介紹： * 產品遵照S908 RIO總線標準, 1.544Mbps速率. * 數據接口采用F同軸接口，兼容進口產品的接口形式 * 多模光纖2km,單模光纖20km,有效延伸傳輸距離. * DIN35工業導軌設計,金屬鋁板,IP30防護等級,點對點/鏈型拓?fù)浣Y(jié)構. * 雙電源冗余,提供光纖鏈路以及電源故障告警繼電器輸出. * 600W浪涌保護以及過載保護,9-30V寬電源反接保護. … 結束語 該系統采用Ci-rf120-M進行光纖傳輸，解決了現場電磁干擾、地環干擾和雷電破壞的難題采用PLC自動檢測水倉水位和其它參數，根據水倉水位的高低、礦井用電信息等因素，建立數學模型，合理調度水泵運行 隨著計算機控制技術的迅速發展，以微處理器為核心的可編程序控制器（PLC）控制已逐步 取代繼電器控制，普遍應用于各行各業的自動化控制領域。煤炭行業也不例外，但目前煤礦 井下主排水系統仍多采用繼電器控制，水泵的開停及選擇切換均由人工完成，還做不到根據水位或其它參數自動開停水泵，這將嚴重影響井下主排水泵房的管理水平和經濟效益的提高 。 岱莊煤礦是1999年設計竣工的生產能力為1.8Mt／a的現代化礦井，井下涌水量較大，中央泵 設計安裝了5臺MD500-57?9主排水泵，配套電動機1250kW，3趟排水管路。正常涌水時，2 臺工作，2臺備用，1臺檢修。
At the same time, it diagnoses the working status of power supply and PLC internal circuit and syntax errors in the programming process. After entering the operation, read the instructions one by one from the user program memory, and then generate corresponding control signals according to the tasks specified in the instructions after analysis to command the relevant control circuits.
CPU is mainly composed of arithmetic unit, controller, register and data, control and status bus to realize the connection between them. CPU unit also includes peripheral chip, bus interface and related circuits. Memory is mainly used to store programs and data. It is an indispensable unit of PLC.
In the view of users, it is not necessary to analyze the internal circuit of CPU in detail, but there should be enough understanding of the working mechanism of each part. The controller of the CPU controls the work of the CPU, which reads, interprets and executes instructions. But the work rhythm is controlled by the vibration signal.
