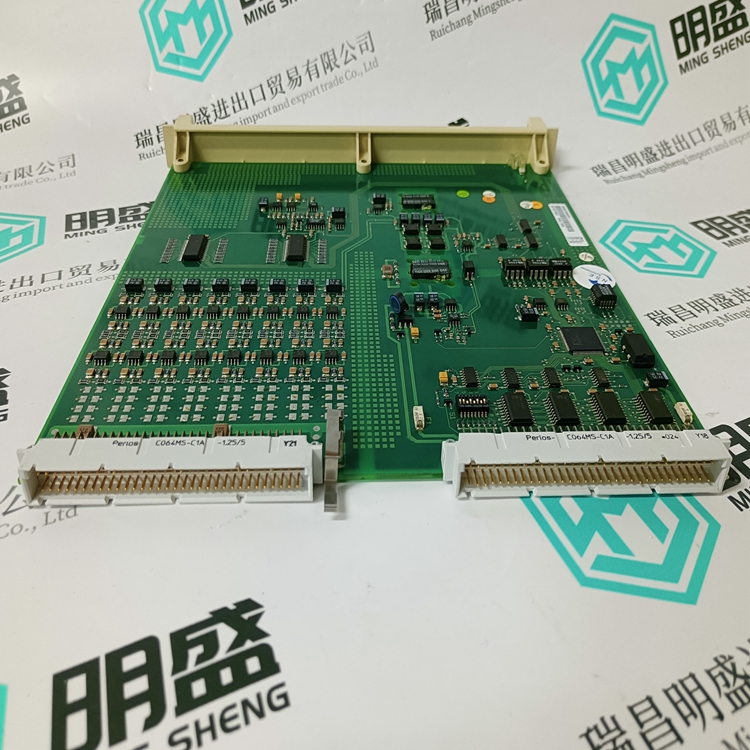

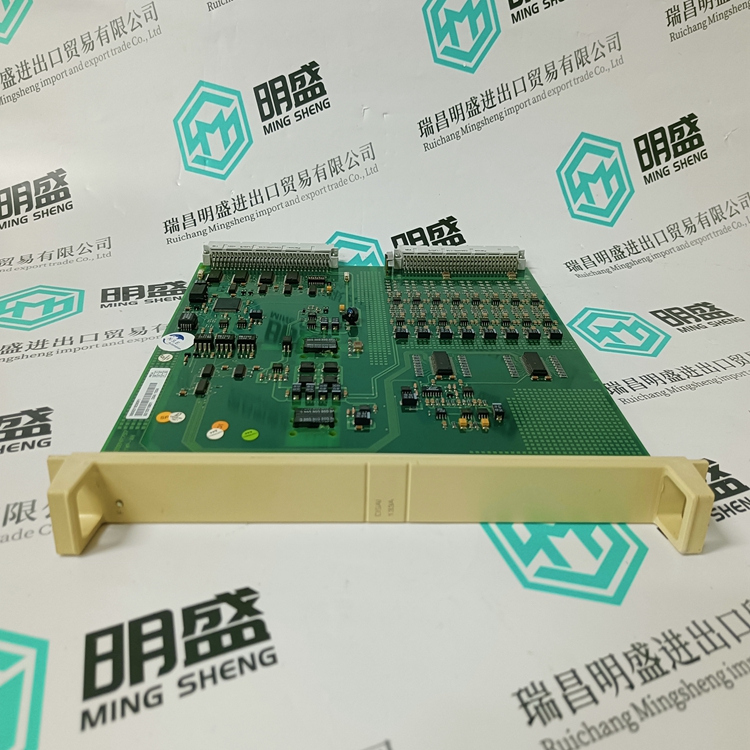

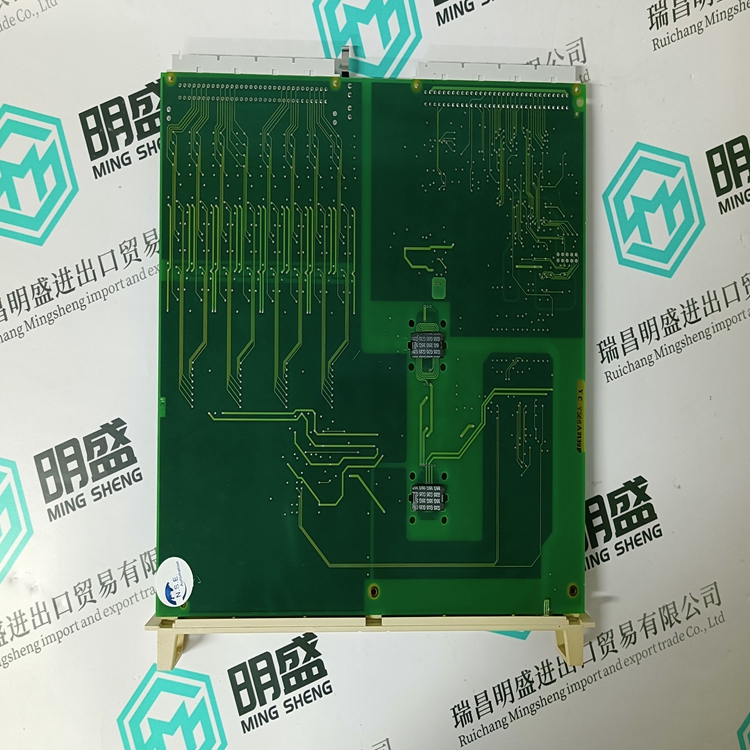

“高-低”式結構中變頻器為低壓，電源輸入側采用變壓器將高壓變?yōu)榈蛪骸Ｓ捎诓捎玫蛪鹤冾l器，變頻器的容量受到限制，電動機需采用專門的變頻低壓電機，其電壓等級一般為690V，水泥廠800KW以下的設備采用這種結構形式較多。但該類型變頻器一旦故障，電機不能投入工頻電網運行，且產生的諧波較高。
（2）中性點鉗位的三電平電壓型變頻器。其整流電路常采用１２脈沖或24脈沖二極管整流結構，逆變部分采用IGBT或IGCT，在逆變器部分采用鉗位電路，解決了功率器件的串聯的問題，并使相電壓輸出具有三個電平。該變頻器的主回路結構環節少，與二電平結構相比，其逆變器件承受的電壓降低，輸出電壓波形也有較大的改善。三電平電壓型變頻器效率較高，動態性能較好，過載能力較強。
其不足是雖然通過網側配置，可實現或24脈沖整流，減少網側諧波，但du/dt仍較大，電動機電流總諧波仍可達１７％以上，所以一般需配特殊電機，若要使用普通電機，必須附加輸出濾波器。另外，其現在最高輸出電壓只能做到4.16KV，采用這種變頻器，必須采用變通的方法，改變電機的電壓或在輸出側加升壓變壓器，這是制約其使用的最大問題。
（3）單元串聯多電平電壓型變頻器。其采用多個低壓PWM變頻單元串聯的方式實現直接高壓,電網電壓經過隔離變壓器降壓后給功率單元供電,單相變頻功率單元在輸出端串聯起來,實現變壓變頻的高壓輸出,直供高壓電動機。
這種變頻器輸入側變壓器采用多相移位技術，輸出側采用多電平正弦PWM技術，諧波較低，在無輸出濾波器的情況下，就可使THD<1％，其單元串聯的數量決定輸出電壓的等級，所以它可適用于任何普通的高壓電動機。雖然采用這種結構會使器件的數量增加，但由于驅動功率下降，開關頻率較低且不必采用均壓電路，系統的效率仍可達97%，功率因數可達0.95以上。另外，在某個功率單元出現故障時，可自動退出系統，而其余的功率單元可繼續保持電機的運行，減少停機時造成的損失，便于冗余設計，技術上較成熟。< p="">
其缺點是只能單象限運行，不能進行旁路切換，不能實現無熔斷器設計，器件的數量多，體積大，可靠性差。并且變壓器必須和變頻器集成在一起，使電氣室的空間和散熱成為問題。
由于其他高壓變頻器受技術條件的局限，目前，在通用型高壓變頻器領域單元串聯多電平變頻器仍占絕對優勢。
2、大功率變頻器在水泥廠的使用
2.1水泥廠大功率變器類型的選擇other peers, and helps to explore the European and American markets. Due to the Ethernet port of PLC itself, firstly, the communication speed between PLC and man-machine interface is greatly improved. Secondly, Ethernet is the trend of industrial control equipment communication in the future. Early entry has great advantages for its future competition.
7 opinions and suggestions
Although the Ethernet port of SIMATIC s7-1200 controller has fast communication speed, it requires that the paired man-machine interface also needs to be equipped with Ethernet port. Although Siemens has also produced KTP series products, the customer has not accepted it for various reasons. Wenview products are used in this system. If a complete set of Siemens products can be used, the effect will be more superior. Its predecessor was the blood products business of Chengdu Institute of biological products. Not long ago, Rongsheng pharmaceutical has just moved into a new production base located
