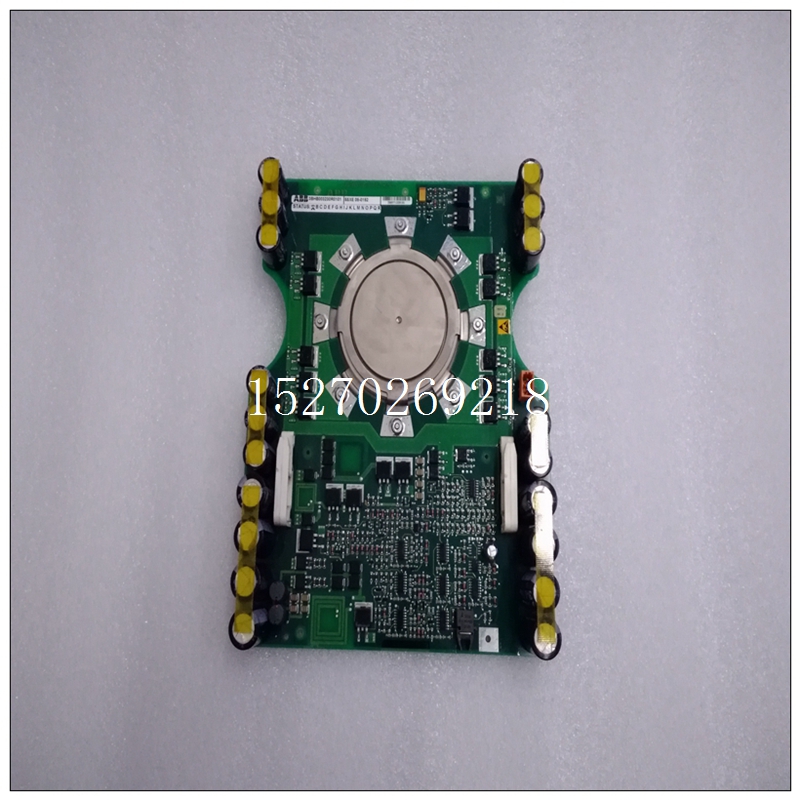

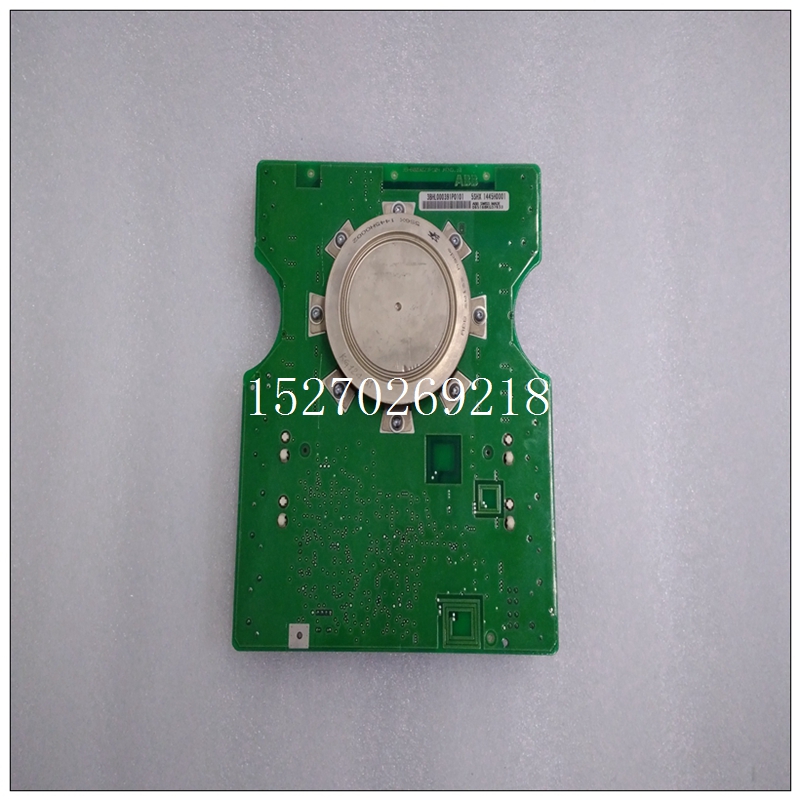

3BHL00391P0101模塊，5SHX1445H0001配置教程S2是該磁隔離驅動器的輸出波形假設穩態時該驅動器的輸出信號S1的周期為T，占空比為D，幅值為VS1，同時假設變壓器T1的輸入輸出匝比為1，則穩態時輸入端直流隔離電容C1上的電壓為D.VS1。在S1為高電平時，S3也為高電平，其幅值為(VS1-VC1)，即(1-D).VS1。而在S1為低電平時，S3為負電平，其幅值為(-VC1)，即D.VS1。這種隔離驅動電路線路簡單，而且被驅動的MOS管有負向的驅動電壓，抗干擾能力強。但其有待改進之處在于，在占空比D較大時，S3的高電平幅值(1-D).VS1就較小，可能導致QM驅動電壓不足。
3BHL00391P0101模塊，5SHX1445H0001配置教程這樣，這種驅動器電路不適合應用在占空比變化較大的場合，即輸入比范圍大的應用條件下，圖1所示的驅動電路將不再適用。相對圖1的磁隔離驅動電路而言，添加了次級的直流隔直電容C2和開關二極管DR。穩態時輸入端隔直電容C1上的電壓VC1=D.VS1，輸出端隔直電容C2上的VC2=D.VS1。其電壓參考方向如圖3所示。圖3電路的工作波形如圖4所示?？芍€(wěn)態后QM的電壓V3不隨占空比變化而改變，適合更寬范圍輸入條件的驅動設計。電路在某些特殊狀態下，比如輸入端突然斷電或者負載突變過程中脈沖寬度調制驅動器的輸出信號會突然消失，即驅動信號S1將為0。隨后變壓器T1在輸入端隔直電容電壓（-DVS1）作用下逐漸進入飽和，同時C2上的電壓仍為DVS1，T1上的輸入輸出電壓幅值從DV1逐漸減小，此時QM上的電壓將從0開始逐漸增加，直到與C2上的電壓相等。其中添加了原邊檢測電路和次級隔直電容放電電路，該電路為我司自主發明專利電路。通過高速光耦做信號隔離，有效解決主功率開關管誤導通的問題，改進后的驅動波形如圖7中2通道PWM波形所示，可以看出在驅動異常關閉狀態下，C2上的電壓迅速放電完成，開關管不會出現異常開通狀態。為我司超高超寬壓輸入系列產品提供高可靠的驅動，提升產品綜合競爭力。采用變壓器做的磁隔離驅動電路，如果只有原邊有隔直電容時，在占空比較大的條件下次級輸出電壓會降低，無法滿足開關管驅動的要求。當次級添加隔直電容后可以解決大占空比的問題，但是在異常條件下次級隔直電容放電會導致開關管異常導通，進而出現原邊飽和導致產品炸機。我司針對上述問題重點突破，添加次級隔直電容放電電路，使得磁隔離驅動電路不受占空比影響的同時完美解決異常條件下開關管異常導通的現象。該放電電路設計簡單、可靠，大幅提升產品可靠性。RECOM推出了具有超高輸出功率的新型內置電源。
and the front end has two USB interfaces
◆ the front panel provides power supply and hard disk indicator
◆ special arc pressing beam design, and the height of arc pressing strip is adjustable
Full length industrial CPU card
◆ socket 478 interface supporting hyper threading technology and a full range of intelpentium 4 processors
◆ Intel 865GV ICH5 chipset
◆ two 184pin DDR DIMM sockets, supporting dual channels, DDR 266/333/400mhz, up to 2GB
◆ Beiqiao integrated graphics card, the maximum dynamic shared 96MB system memory is video memory
◆ AC '97 codec provides speak out, line in, Mic-In, cd-in functions
◆ rtl8100c controller, 1 10/100mbps RJ45 interface
◆ LAN/2IDE/2SATA/4USB/LPT/2COM/ FDD
Industrial base plate: pbp-15p12
Power supply: pw-300 hard disk: the core of 80g embedded system is embedded microprocessor and embedded operating system. The early embedded system hardware core is various types of 8-bit and 16 bit microcontrollers; In recent years, 32-bit processors have been widely used because of their high performance and low price. In recent years, another kind of data intensive processing chip DSP has appeared. Because of its special structure,
