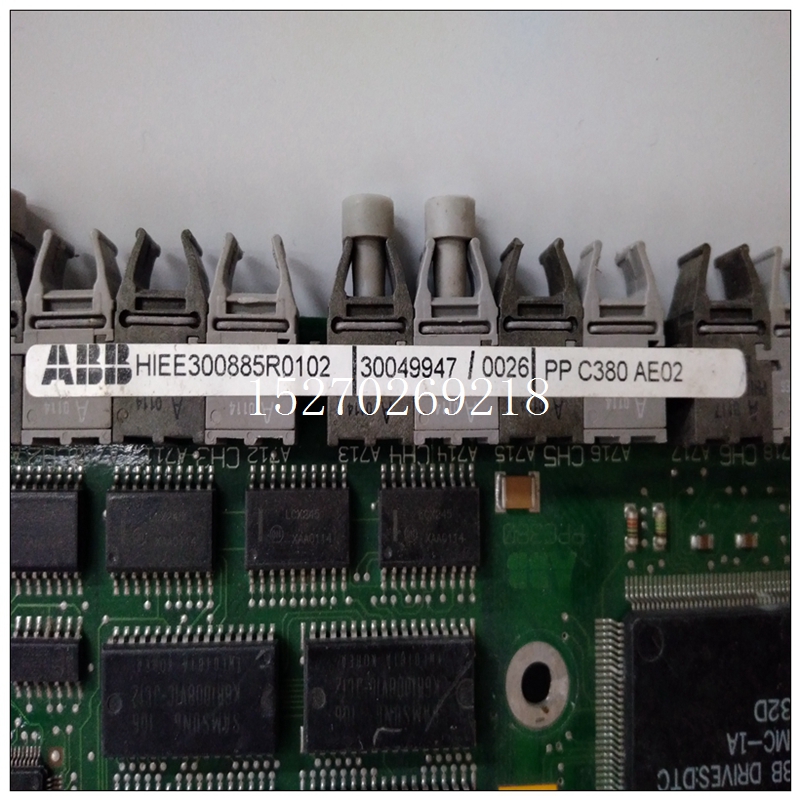

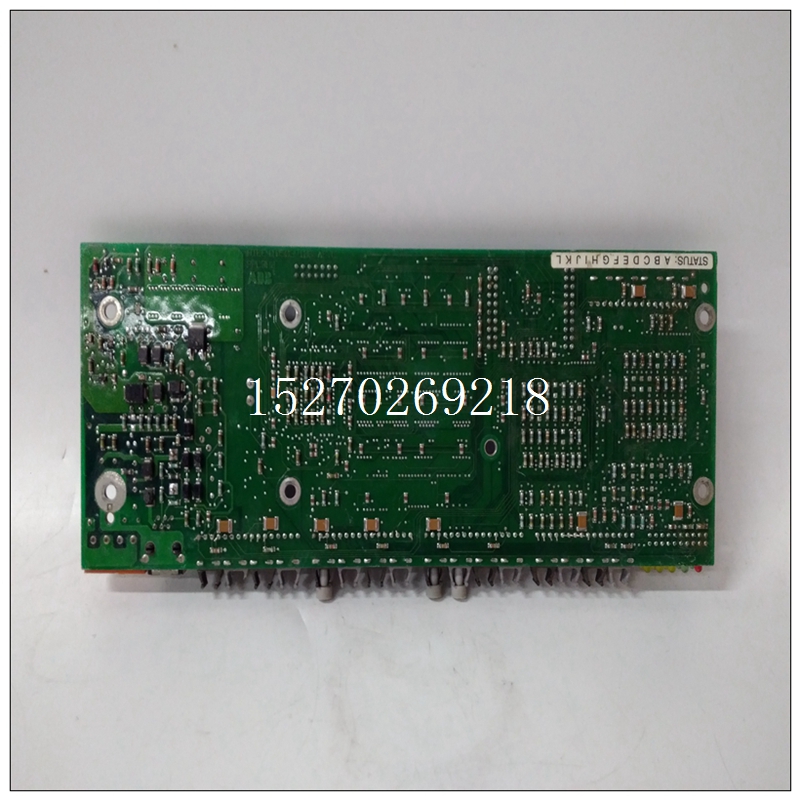

PPC380AE02控制模塊,HIEE300885R0102英文使用說明
舉個排水泵自動控制的例子（僅給出自動相關的I/O點），其工作原理：輸入有低液位和高液位兩個開關信號（都用浮子開關檢測，浮子抬起時，信號為高電平，低頭時，信號為低電平），輸出為泵啟動的信號。PLC里梯形圖只用一段簡單程序就可以實現高液位啟動，低液位停止的功能，其邏輯和工作時序?qū)τ赑LC的調試，首先要用PLC編程軟件。這些編程軟件都能夠監控各個變量、程序圖的狀態，這是基本功能，否則是不能進行調試的。
PPC380AE02控制模塊對于大部分慢的、簡單的邏輯，編程軟件的基本功能就足夠完成調試任務。如果邏輯比較復雜，跨很多頁面，或者信號變化很快，單靠肉眼觀察實時狀態，并進行邏輯思考，是非常困難的。編程軟件大部分會提供變量監控表，將需要關心的變量都放進去，點擊監控，即可實時刷新狀態，這可以一定程度解決大量變量監控的問題。但是，對于復雜邏輯或者變化速度較快的程序，就需要借助時序圖的工具，將變化過程記錄下來，在事后慢慢分析。
還說上面水泵控制的簡單例子，如果遇到一個現象，水泵啟動后，偶爾會在到達低液位前停止，什么原因呢？可能是低液位信號抖動，也可能是輸出的接線松動等，這時候如果能得到當時的時序圖，就很容易判斷了。如果時序圖如圖2所示，我們就可以判斷是低液位信號不可靠導致，去檢查低液位信號的接線或者浮子開關即可。如果時序圖如圖3所示，則需要檢查控制命令的輸出接線和電機主回路。大部分的編程軟件是不提供時序圖功能的。還好，現在有一些第三方的錄波軟件，可以實現時序錄波功能。第三方通用錄波軟件是指那些非PLC廠家開發的，能對多種PLC進行連續錄波的軟件（有些只能對單一PLC進行錄波），比較常見的是PLC-ANALYZER、IBA。這兩個軟件都是國外的軟件，價格昂貴，無免費使用部分。一般PLC工程師無法承受。國內也出現了一些與IBA類似的錄波軟件，比如京城瑞達的錄波軟件，價格也較高，且只隨項目銷售。國內新出現的PLC-Recorder錄波軟件，與PLC-ANALYZER風格、性能類似（主界面見圖4），但是價格極其低廉，且其80%的功能都可以長期免費使用。除了程序調試和故障排查，錄波軟件還能用于記錄用戶關心的數據，用于后續分析，比如：記錄電機的電流曲線，可以用于觀察啟動過程是否正常。記錄流量、壓力等工藝參數，查看生產是否穩定、傳感器是否正常、閉環控制器性能是否合適等等。記錄的數據如果和生產節奏等有關，則可以導出后，用于生產效率、控制過程等分析。
總的來說，PLC工程師一定要有時序概念，并掌握錄波和分析波形的工具。由于波形里包含著大量信息，因此，利用錄波軟件進行編程調試可以起到事半功倍的效果。為了保證煤礦井下安全供電，礦井供電系統普遍采用過流保護、漏電保護和接地保護等多種保護措施，其中漏電保護是防止人身觸電的重要措施。從安全的角度來考慮，無論采用哪種接地方式，高壓電網和低壓電網都必須安裝漏電保護裝置。漏電保護的目的是通過切斷電源來防止人身觸電危害和漏電電流引發的電氣事故。
the data type is byte type, and the constant with data range of 0 ~ 5 corresponds to hc0 ~ HC5 respectively; Mode is the working mode of high-speed counting, the data type is byte type, and the data range is constant from 0 to 11, corresponding to 12 working modes respectively. When the permissive input enable en is valid, define the operating mode mode for the specified high-speed counter HSC.
(2) Execute high speed counting command HSC
The HSC command function is to determine the control mode and working state according to the special relay related to the high-speed counter, make the setting of the high-speed counter effective, and execute the counting operation according to the working mode of the commanded working mode. It has a data input terminal n: n is the number of high-speed counter, the font of data type, and the constant with data range of 0 ~ 5, corresponding to high-speed counter hc0 ~ HC5 respectively When the en enable is valid, start the N high-speed counter.
