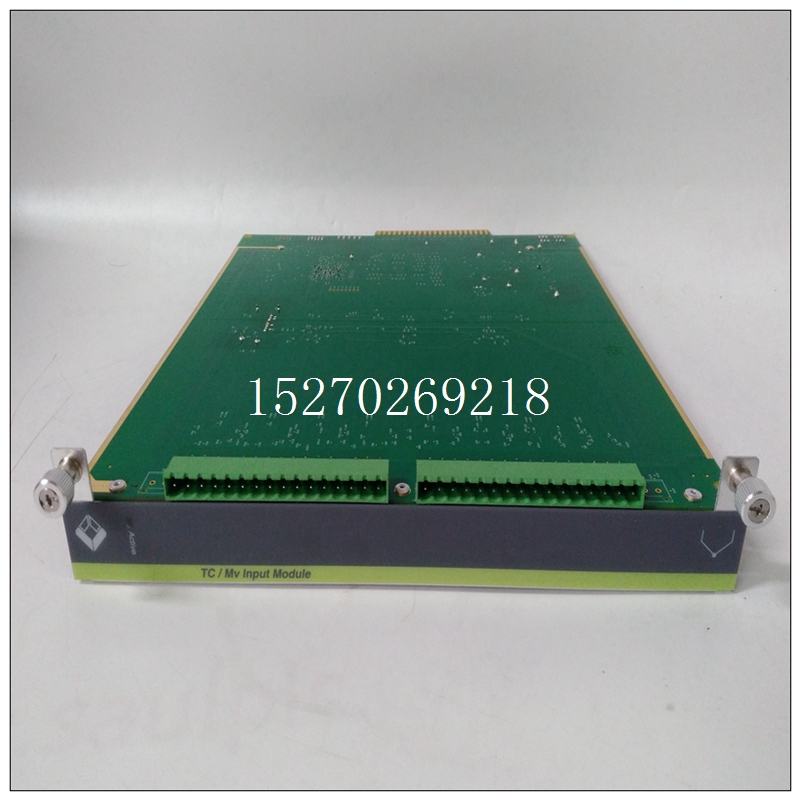

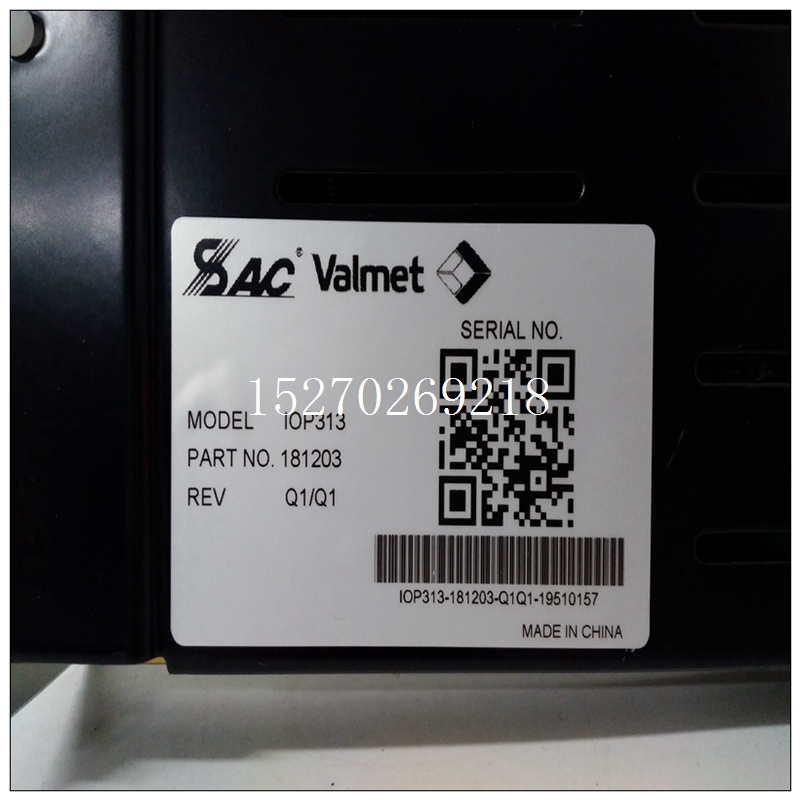

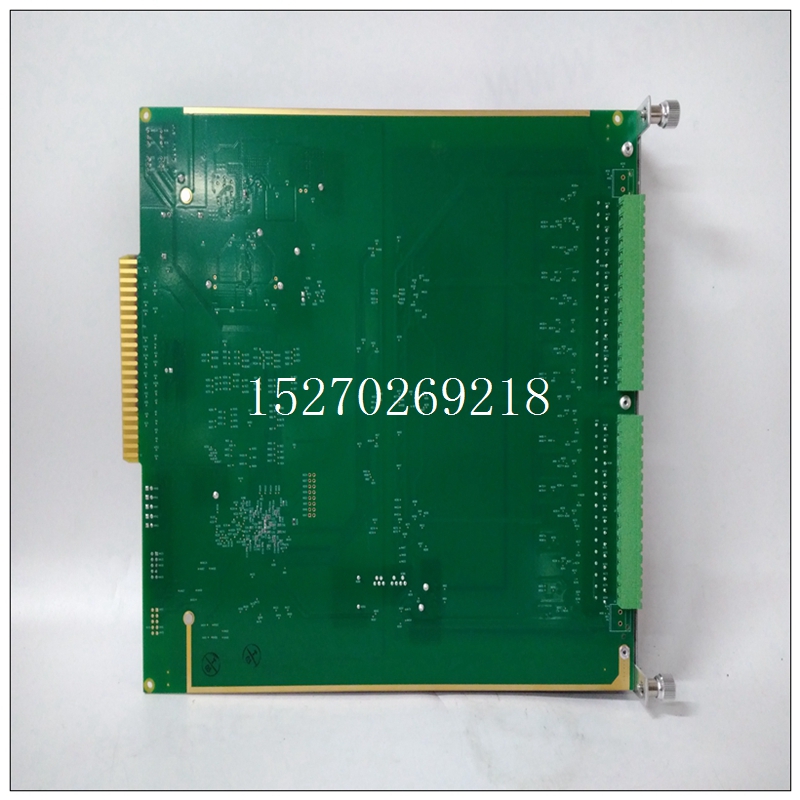

IOP313卡件,METSO中文說明
主電路拓撲結構 由于電力電子器件的工藝水平并不能很好地解決其功率、電壓承受能力與開關頻率之間的矛盾，為了研制高頻、高壓、高性能和低EMI的大功率變流器，必須將高性能電力電子器件、主電路拓撲結構以及變流器所在系統的控制策略進行綜合考慮，以找到解決問題的方案。多電平結構成為其中一種具有代表性和較為理想的解決方案［1］。常見的電壓型多電平變頻器主要有3 種基本拓撲結構，即二極管鉗位式、電容跨接式和具有獨立直流電源的單元級聯式。本次研制的礦用隔爆兼本質安全型高壓變電變頻器BPBJV-1600/10采用單元級聯式，。
IOP313卡件圖1 中，T 為整流移相變壓器；A1～A4，B1～B4，C1～C4為復合功率單元；KM1，KM2為輸出接觸器。整流移相變壓器容量選擇2 000 kV·A，包含1 個原邊繞組、1 個輔助電源1 140 V繞組、24個額定電壓為690 V的繞組。復合功率單元為6相輸入單相輸出，輸入線電壓為690 V，輸出線電壓為1 450 V。功率單元A1～A4的輸出依次串聯連接形成A相，相電壓為5 800 V；功率單元B1～B4的輸出依次串聯連接形成B相，相電壓為5 800 V；功率單元C1～C4的輸出依次串聯連接形成C相，相電壓為5 800 V。然后，將A4，B4，C4的L1連接在一起，形成變頻的中點，單元A1的L2作為逆變器的A相輸出，單元B1的L2作為逆變器的B相輸出，單元C1的L2作為逆變器的C相輸出，輸出線電壓為10 kV。通過對KM1和KM2的控制，可使變頻器輸出具有2 種驅動模式，即1 臺變頻器驅動1 臺電機模式和1 臺變頻器驅動2 臺電機模式。這種結構為高—低—高的功率變換方式，整流移相變壓器將輸入三相10 kV電壓變?yōu)槎嘟M三相690 V電壓，作為功率單元的輸入，功率單元逆變出的單相1 450 V電壓，分別將每相功率單元輸出級聯，最終使得變頻器輸出線電壓為10 kV，功率單元按照6 相輸入線電壓為690 V，單相輸出為1450 V的變頻模塊進行設計，采用額定電壓為1700 V的器件即可滿足設計要求。若不采用多電平結構，則必須采用器件串聯結構解決耐壓問題，目前單一功率開關器件比如IGBT 模塊制造水平為耐壓6 500 V，顯然單一功率開關器件無法滿足直接10 kV電壓變換的要求。
圖1 主電路拓撲結構圖 Fig.1 Diagram of main circuit topology
4 整流移相變壓器設計 整流移相變壓器是變頻器的關鍵器件，通過合理設計整流移相變壓器，可解決本項項目需求的變壓、消除整流產生的諧波、隔離等問題。此項目中，采用了48 脈波整流，相移角度為7.5°，二次側設計25 個繞組，其中24 個繞組額定電壓為690 V，給12 個功率單元供電，1 個繞組額定電壓為1140 V，作為輔助電源。通過分析可知，移相變壓器的二次側相移7.5°后，變壓器一次側電流是具有半波對稱性質的奇函數［2］，一次側電流中的47 次以下諧波被抵消，系統的輸入電流諧波大幅減小，且輸入電流的基波因數增大，進一步提高了系統功率因數。
73 technical service outlets and 12 maintenance outlets throughout the country. Relying on the well-trained technical service team, Zhongda provides users with personalized and all-round pre-sales and in-sales services and the most reliable after-sales guarantee.
After 20 years of deep cultivation, with the efforts of more than 1500 employees, the turnover of Zhongda Diantong in 2013 exceeded 3.2 billion yuan. In the future, Zhongda will continue to push through the old and bring forth the new, and jointly create a smarter and more environmentally friendly future through close cooperation with users. The battery of Yiwei only affects the holding of PLC clock, and does not affect the data of power-off data holding setting. The data of power-off holding adopts flash flash memory, and the data can be kept for 10 years. There are many kinds of PLC. Its structure, performance, capacity, instruction system, programming method and price are different, and its application occasions are also different. Therefore, the reasonable selection of PLC plays an important role in improving the technical and economic indicators of PLC control system.
The selection of PLC model shall ensure reliability, convenient maintenance and use and the best performance price ratio on the premise of meeting the control requirements.
