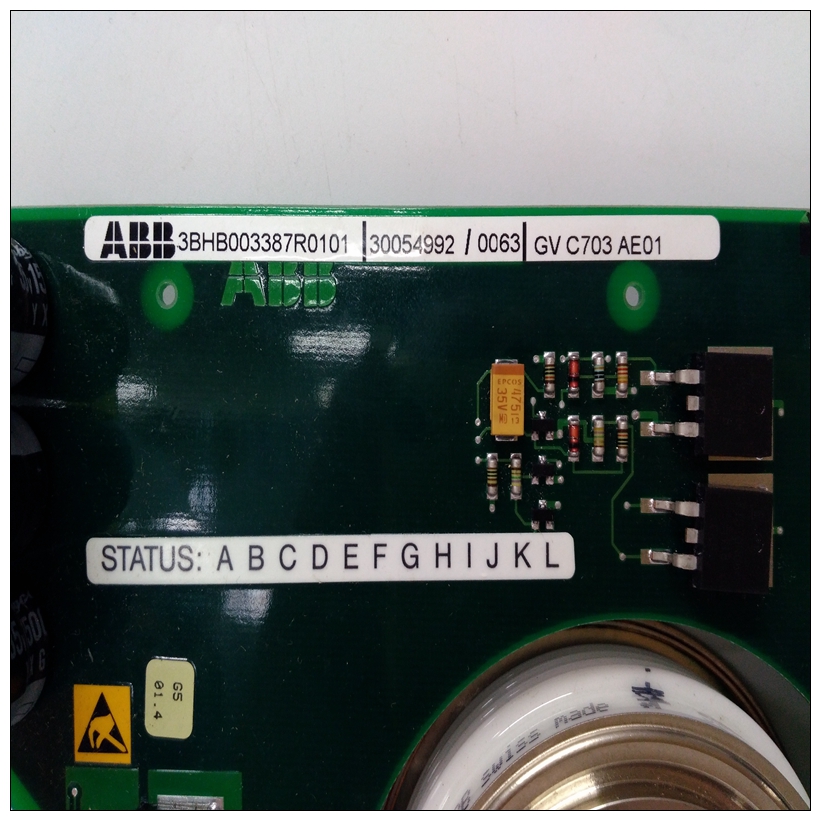

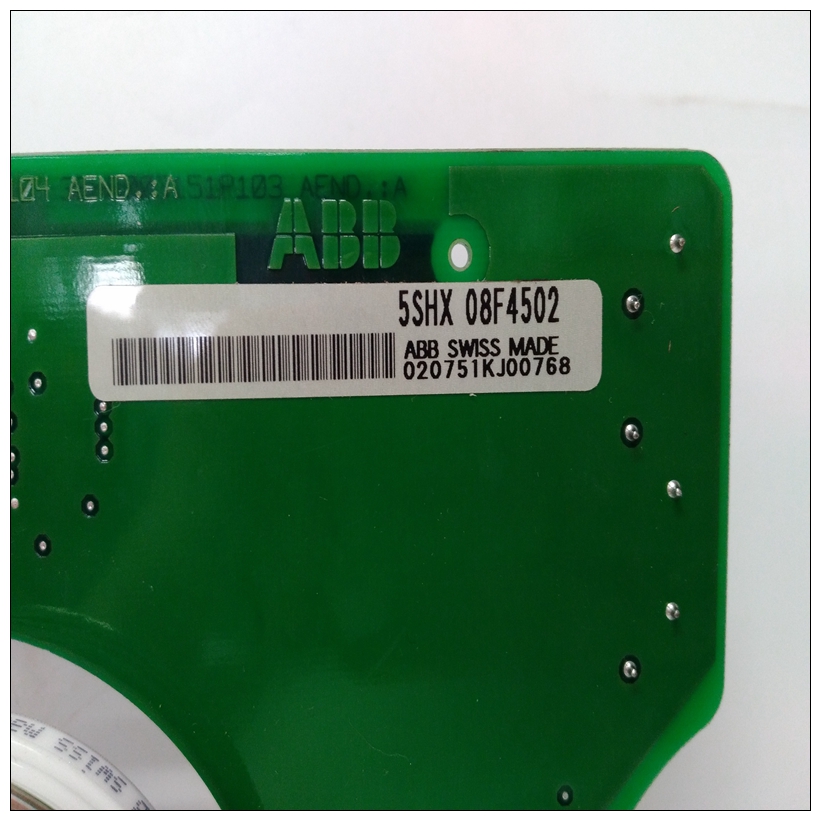

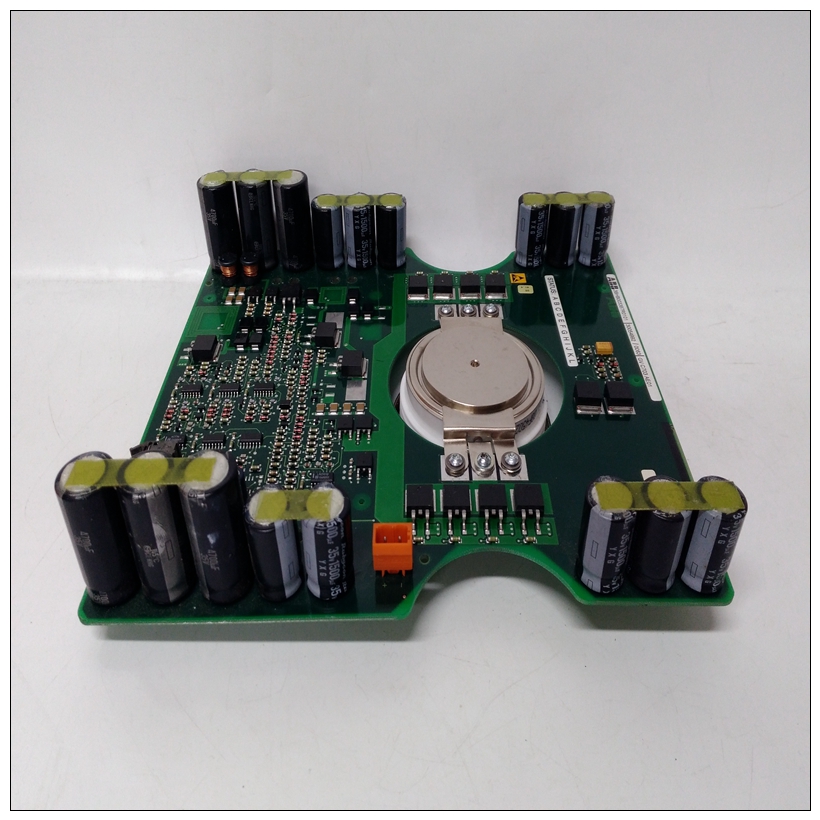

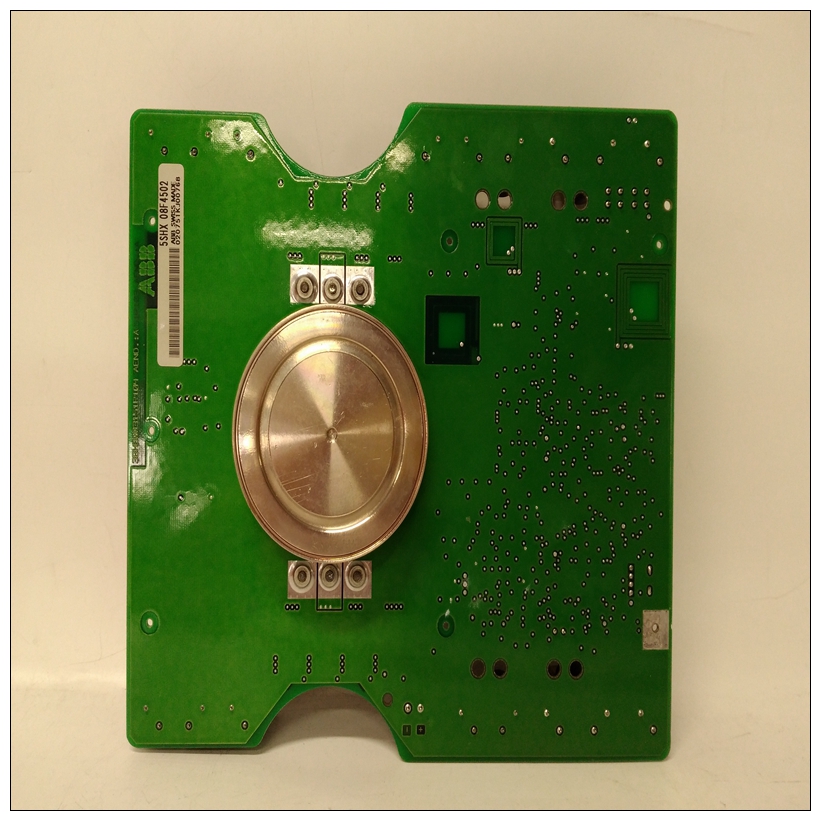

5SHX08F4502可控硅模塊,5SHX08F4502配置教程
使用下載I/O配置到掃描儀超級終端
如果您使用的是超級終端，以下是如何設置連接：
1、啟動超級終端并創建新連接。
2、對于使用連接：，選擇直接連接到Comn，其中“n”是您正在使用的串行端口。
3、選擇每秒115200位，8個數據位，將奇偶校驗設置為無，選擇1個停止位，然后設流量控制為無。您現在應該能夠與掃描儀串行通信港口城市
5SHX08F4502可控硅模塊4、使用通信軟件連接到串行端口。掃描儀串行端口支持從9600波特到115 Kbaud的任何波特率，無奇偶校驗，8個數據位，1個停止位和流量控制設置為無。掃描儀自動檢測您的波特率使用。如果模塊在閃存中沒有配置，則兩種可能的警告之一消息可以在超級終端中顯示：
?如果沒有連接到CPU，錯誤將是：正在從閃存讀取配置。。。讀取閃存時出現錯誤“23”
?連接到CPU時，錯誤為：正在從閃存讀取配置。。。讀取閃存時出現錯誤“20”一旦配置保存在閃存中，這些錯誤將不再發生。大于符號（>）會在終端提示您。掃描儀現在處于配置模式。在配置模式下，掃描儀通信和系統LED熄滅。只有退出配置模式，才能使掃描儀聯機。發出RecBssXmodem命令，然后從通信軟件。請參閱通信中提供的文檔軟件以獲取更多詳細信息。
If the module has no configuration in flash, one of two possible warning
messages may be displayed in HyperTerminal:
?
With no connection to the CPU, the error will be:
Reading Configuration from FLASH...
Error '23' while Reading FLASH
?
With a connection to CPU, the error will be:
Reading Configuration from FLASH...
Error '20' while Reading FLASH
Once a configuration is saved in flash, these errors will no longer occur.
A greater than symbol (>) prompts you at the terminal.
The scanner is now in Config mode. While in Config mode, the scanner COMM and SYS
LEDs are off. You cannot put the scanner online until you exit from Config mode.
6.
Issue the RecBssXmodem command, then initiate an XModem file download from your
communication software. Refer to the documentation supplied with your Communication
software for more detailed information.
